科技之力,守護信號純淨

借助行業領先的導電膠帶,助力提升消費電子設備的信噪比,讓信號更純淨,暢享極致體驗!

聯繫3M粘接專家

專為消費電子EM電磁干擾I管理而生,讓您的設備信號更穩定、更清晰!

你是問題解決專家。當電磁干擾(EMI)設計挑戰來襲,你游走於最大化設備性能與控制物料成本之間。隨著5G的普及,解決EMI問題的重要性愈發凸顯。如今的設備配備柔性OLED顯示幕、重疊頻段以及PCB上眾多射頻組件。消費者要求速度、功能與可靠性——同時不增加價格。

3M™ 導電膠帶助你一臂之力,輕鬆管理EMI、提升信號完整性,同時節省空間與成本。這些“智慧膠帶”將強大的EMI電磁遮罩與接地直接融入你的設備,設計後期亦可輕鬆添加,幾乎無需對電氣系統進行重新設計。它們有助於控制內部被動互調(PIM),提升手機、平板、增強現實/虛擬實境(AR/VR)設備等的信噪比。3M憑藉在消費電子與材料科學領域的數十年專業經驗,助你解決今日及未來的EMI問題。


減少消費電子設備PIM,提升整體性能,讓您的設備更勝一籌!

  • 無3M™ 導電粘合劑設備的PIM/Hz降低圖表
    使用3M導電粘合劑前,初始PIM/Hz數值高居不下

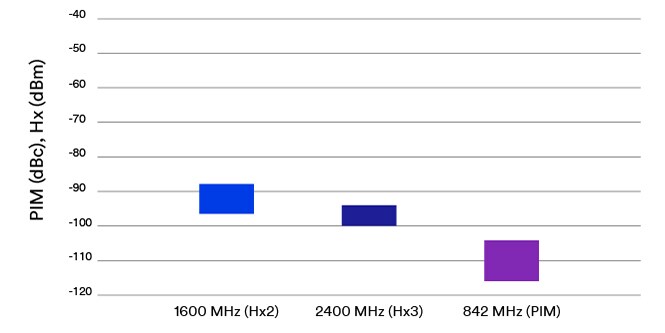

  • 有3M™ 導電粘合劑設備的PIM/Hz降低圖表
    使用3M導電粘合劑後,初始PIM/Hz數值顯著降低

無源互調(PIM),是消費電子設備產生信號雜訊的一個主要原因。無源互調,可能是由接觸不良、異種金屬接觸、腐蝕或其他非線性電子線路問題造成。如今的射頻設備資料密度大且正在不斷增加,因此降低PIM變得異常困難。

3M導電膠粘劑提供卓越的EMI遮罩效果和穩定的接觸電阻(1平方釐米接觸面積下小於0.1Ω),助您降低PIM,最大化信號完整性。本測試配置旨在檢測PCB中連接點的PIM功率水準。測試基材為不銹鋼板。在無遮罩材料的情況下,PIM測量值為-90至-100 dBc。但如果在接地連接點應用3M導電膠帶,PIM將降低至-104至-116 dBc。在此測試配置中,產生的諧波得到了更為顯著的降低。


無論是顯示模組還是手機攝像頭模組,3M助您輕鬆管理EMI,讓畫面更清晰、更穩定!

顯示模組接地

  • 圖示展示3M™ 導電粘合劑在顯示模組接地中的應用

    驚豔視界,觸手可及!

    設備的卓越性能,始於它的顯示幕幕。再先進的技術,如果使用者看不清螢幕內容或操作不了觸控面板,都是徒勞無功。特別是在眾多產品採用先進OLED和microLED技術的當下,顯示模組的接地至關重要,它是確保設備穩定運行的基石。

    為您的設計融入經行業驗證的EMI材料,讓您的顯示幕得到全方位保護。3M導電粘接產品在基材之間提供卓越的接地效果,並在特定頻率下實現60dB或更高的EMI遮罩性能。它們能有效減少觸控面板與LCD單元之間的噪音干擾,並通過粘接產品實現Z軸導電,確保小接地區域的穩定接觸。

    推薦產品:

    3M™ 導電單面膠帶3304BC-S

    3M™ 導電單面膠帶CEF-3BV

配件接地

  • 圖示展示3M™ 導電粘合劑在配件接地中的應用

    內外兼修,信號無憂

    一部設備,遠不止零件之和。從麥克風到藍牙,再到各式各樣的外掛程式部件,正是這些多樣化的配件,成就了智慧手機、平板電腦或電腦的非凡體驗。而這一切,都離不開高度靈活、可貼合的接地解決方案。

    借助我們一系列導電粘接產品,輕鬆管理設備配件與元件的EMI,提升信號性能。它們能在粘接線間隙提供強大的遮罩效果,適配各種元件,並完美貼合複雜形態的曲面。

    推薦產品:

    3M™ 導電膠帶轉移膠帶9701

    3M™ 導電雙面膠帶9711S系列

攝像頭模組接地

  • 圖示展示3M™ 導電粘合劑在攝像頭模組接地中的應用

    讓記憶如水晶般清晰

    相機模組,貴在精准。每一刻的珍貴瞬間,都需它完美捕捉。誰也不想畢業照或婚禮照因相機接地不當而留下遺憾。

    3M相機模組接地解決方案,助您留住水晶般清晰的回憶。我們的導電膠帶,有各向同性(XYZ導電性)和各向異性(Z軸導電性,XY軸絕緣)兩種選擇,精准接地,避免相鄰電路短路。它們適用於中密度柔性電路、剛性印刷電路板、LCD螢幕及其他相機模組元件。

    推薦產品:

    3M™ 導電膠帶轉移膠帶9703

    3M™ 導電膠帶轉移膠帶9719

遮罩罐蓋

  • 圖示展示3M™ 導電粘合劑在遮罩罐蓋中的應用

    極致遮罩,小巧精緻

    消費電子設備,需在功能、可靠性與時尚設計間尋求最佳平衡。隨著設備日趨緊湊與複雜,眾多敏感元件需裝入愈發狹小的空間。每一寸空間都至關重要——包括EMI遮罩材料。

    用3M小巧輕薄的導電膠帶,替換笨重的大型遮罩罐蓋,優化您的設計。我們的膠帶採用導電粒子填充物與非織造布載體,提供與金屬元件相當的遮罩效果,同時節省空間、減輕重量、降低成本。它們柔韌易貼合,助您消除法拉第籠設計中的縫隙,拓展設計自由度。

    推薦產品:

    3M™ 導電單面膠帶3304BC-S

FPCB及其他應用

  • 圖示展示3M™ 導電粘合劑在柔性PCB應用中的表現

    靈活電路,天線及其他更多

    從柔性印刷電路到天線,再到中間的各類元件,設備的複雜性和緊湊性前所未有。許多部件緊密排列在PCB上,增加了信號串擾的風險。低PIM接地材料能夠降低信號線的電勢能,對減少雜訊、最大化信號完整性至關重要。

    3M的EMI電磁遮罩和接地材料靈活多變,適用于各類應用:中密度柔性電路、PCB到柔性電路的接地、天線接地等。它們採用非織造纖維或導電粒子結構,擁有獨特的導電粘接產品結構,優化了粘接產品表面的電接觸點。

    推薦產品:

    3M™ 導電膠帶轉移膠帶9701

    3M™ 導電雙面膠帶9711S系列


擴展現實,盡在掌控

  • 擴展現實(XR)設備為您的工作與娛樂帶來了前所未有的新體驗。與世界各地的同事合作完成最新項目,午餐時間便可帶領團隊穿越千年,領略古羅馬的輝煌。只要您敢想,先進的XR技術就能助您實現。

    無論您正在研發VR/混合現實(MR)頭盔、AR眼鏡還是手持設備,3M™ 導電膠帶都能助您輕鬆控制EMI,確保元件在狹小空間內也能充分發揮潛能。

    讓我們攜手合作,從初步研究到最終測試,我們的專家將與您深入討論技術規格,詳細指導產品使用,並為您的特定應用尋找最佳解決方案。

    更多擴展現實解決方案:


  • (SPEECH) [UPBEAT MUSIC] (DESCRIPTION) Logo, 3M. Science. Applied to Life. Text, Make extended reality everyday reality. Streamlined headsets. Improved device performance. Next-level optics. E M I Management. Boost signal integrity ... in challenging condensed device designs ... even in small contact areas. Grounding to cover. Cable wrap for shield and grounding. Camera and PCB shielding. Display FPC shielding. So C/chipset shielding can fence. FPC stiffener grounding. Logo, 3M. Science. Applied to Life. Text, 3M dot com slash ARVR. The information contained in this video is intended for industrial/occupational use by persons with the knowledge and technical skills to use such information. It is supplemental only and is not intended to replace the detailed information found in written 3M product instruction and installation manuals. For additional information, including important safety and warranty information regarding 3M products, see the product literature available upon request and on our website.

    VR/AR頭盔內部視頻縮略圖
信號完整性

  • 3M CPSA將接地表面與FPC粘合的側視圖與正視圖
    3M™ 導電膠帶,三大功能齊聚一身:EMI遮罩、接地與粘接

    自信連接新現實

    高性能XR設備是體驗全新沉浸式現實的關鍵。這意味著需要更多集成的天線結構,發射高頻波以進行快速視頻和資料處理,同時面臨頻率重疊、感測器增多以及信號放大所需的功率增加等問題。

    XR設備中獨特且複雜的電氣系統增加了EMI/RFI的風險。3M™ 導電膠帶提供不同應用的接地和遮罩方案,助您降低信噪比,提升性能。

    潛在應用:


    • 天線(發射二極體/頻率元件)遮罩與接地
    • 攝像頭和PCB遮罩
    • 遮罩罐蓋替換

    推薦產品:

    3M™ 導電單面膠帶3304BC-S

    3M™ 導電膠帶5113DFT

小接觸面積設計

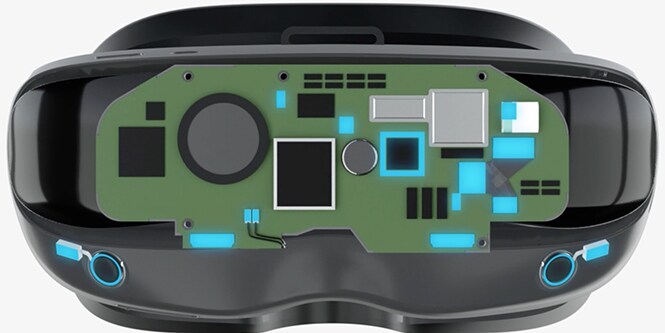

  • 3M導電膠帶為VR/MR頭盔提升EMI電磁遮罩性能
    在緊湊的VR/MR頭顯不同區域,強化EMI性能,讓您暢享無憂體驗!

    設計與功能,合二為一

    今日XR設備,既要展現品牌獨特美學,又要實現輕盈穿戴。小接觸區域讓EMI干擾源離敏感元件更近,導致信噪比問題頻發。同時,小接地區域與細密粘合線使得傳統材料難以滿足需求。

    別讓緊湊的外形威脅設備整體性能。3M™ 導電膠帶為空間受限的設計帶來XYZ導電性的接地與遮罩解決方案。

    潛在應用:


    • 粘合線間隙
    • 元件遮罩與接地
    • 顯示幕包裹接地

    推薦產品:

    3M™ 導電單面膠帶3304BC-S


小面積接地,強力遮罩

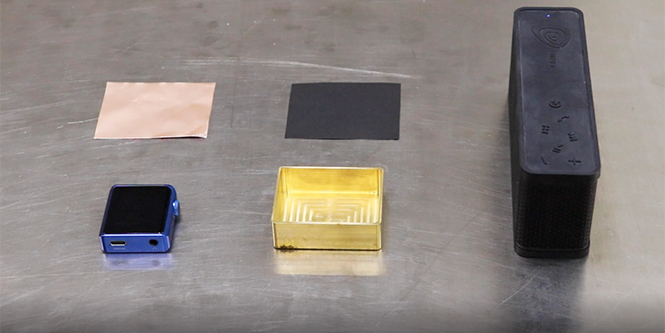

  • 我們的高性能導電粘接劑擁有遠超傳統EMI材料的遮罩能力。接下來的演示中,我們將一個發出2.4 GHz信號的設備放入一個1.0毫米側壁金屬盒內,並使用不同材料進行密封。

    首次嘗試中,銅箔加上標準導電粘合劑對信號幾乎沒有任何影響。而在第二次嘗試中,高性能的3M™ 導電單面膠帶3304BC-S則有效阻斷了信號。它提供了強大的高頻遮罩能力,同時確保了小接地區域的可靠電接觸。

  • [MUSIC PLAYING]

    視頻演示3M™ 導電粘合劑在小型設備中的應用

資源寶庫,為您的粘接之旅提供全方位支援


EMC合規與消費電子未來趨勢,一站式資源助您輕鬆應對各種挑戰!

  • 在熙熙攘攘的人群中,遊客正使用手機暢遊虛擬世界。

    在日新月異的消費電子世界裡,唯有變化是不變的真理。每年,設備都變得更小、更輕薄、更先進。它們採用極高頻率的毫米波,搭載OLED或microLED螢幕,且晶片、集成天線和其他元件緊密相鄰。滿足電磁相容性(EMC)要求的遮罩、接地和吸收材料,是現代設備設計的基石。有效的EMC材料必須提供:


    • 縫隙處的遮罩,以最小化串擾
    • 優化的法拉第籠——無縫隙、無切口、無槽口
    • 接地以減少接地偏差並抑制背景雜訊
    • 為天線柔性和其他小接地區域提供強大的柔性接地
    • 低接觸電阻,以提升信噪比並支援低信號功率下的高頻傳輸

    3M正為不斷演進的電子市場研發下一代EMC解決方案。依託在材料科學領域的數十年經驗,我們的產品組合從導電粘合劑到吸收材料、導電墊片、異方性導電膜(ACF)等一應俱全。我們的產品以卓越的降噪性能聞名於世,可輕鬆應用于各種應用和設備。告訴我們,我們如何助您一臂之力。


現在就開啟您的EMI電磁干擾管理之旅吧!

我們的專家將助您精准定位接地與遮罩需求,為您量身打造解決方案!


聯繫我們

  • 免責聲明
    本資訊專為具備相應知識和技術技能,能夠分析、處理和使用此類資訊的人士而準備。測試資料均基於3M實驗室進行的測試,且可能基於有限的樣本規模。因此,您的實際結果可能有所不同。
